- Handlicher, leichter 3D-LiDAR-Scanner mit langer Akkulaufzeit (bis zu 150 min) und schneller USB-C-Aufladung
- Relative Genauigkeit ≤ 1 cm, absolute Genauigkeit ≤ 5 cm, RTK horizontal 0,8 cm + 1 ppm, RTK vertikal 1,5 cm + 1 ppm
- Verbindung von LiDAR- und Kameradaten (2x 16 MP) ermöglicht farbgetreue und dichte Punktwolken in Echtzeit
- Fortschrittliche SLAM-Algorithmen (LiDAR SLAM & Visual SLAM) gewährleisten exakte Positionsbestimmung
- Optimiert für moderne 3D Modellierungsmethoden wie Gaussian Splatting & photogrammetrische Workflows
- Software inklusive: SHARE Capture App (iOS & Android), SHARE PointClouds Studio (PC) Verarbeitungssoftware für 3D-Punktwolken & SHARE Data Manager

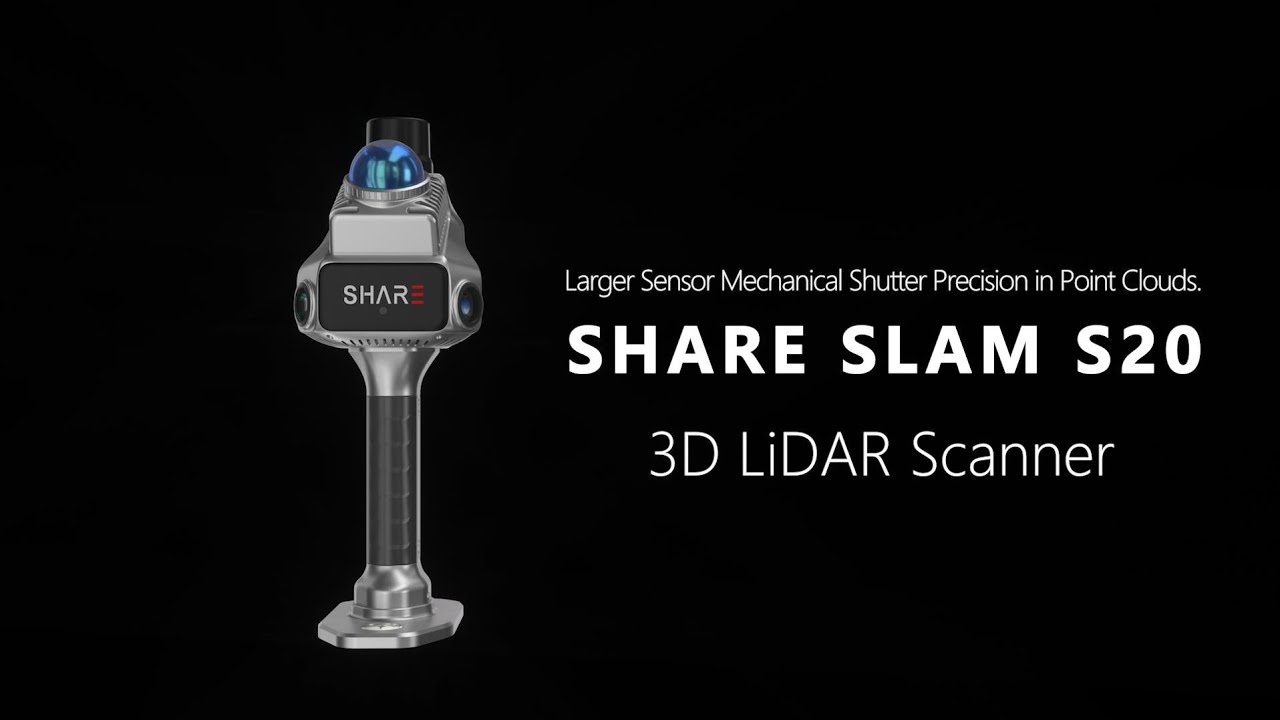

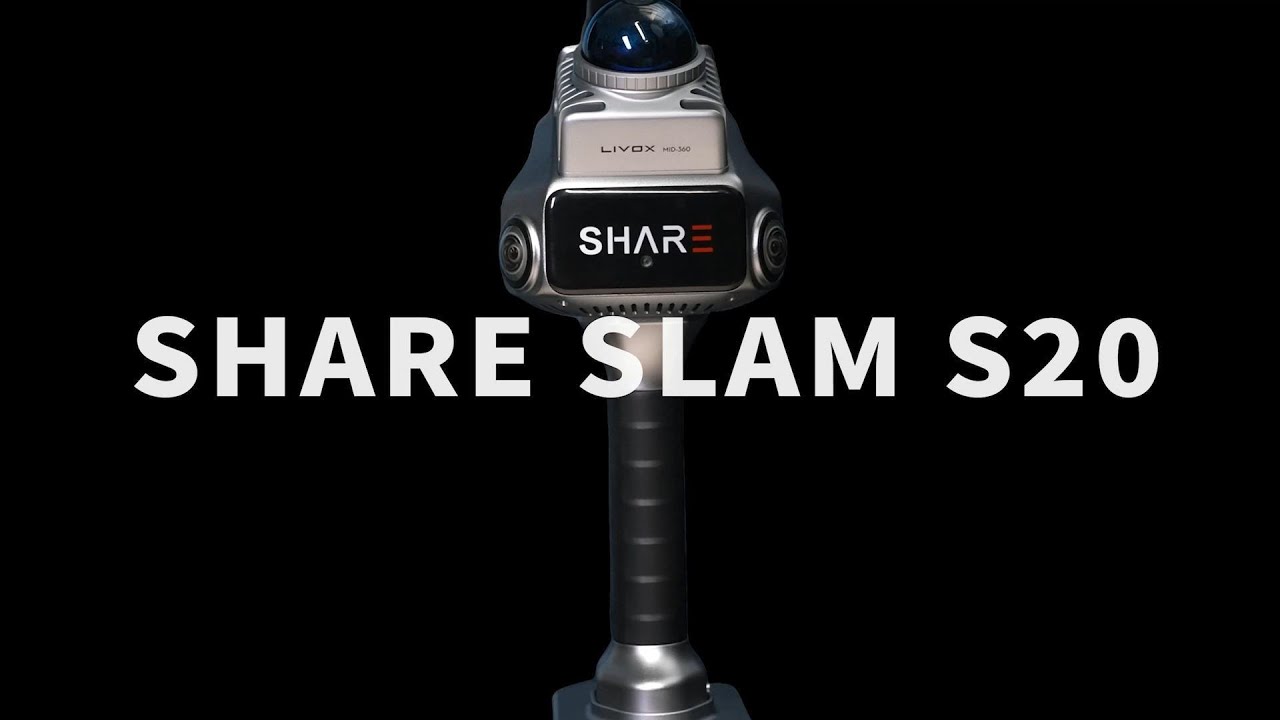

Der SHARE SLAM S20 ist ein handgeführter, ultrakompakter 3D-LiDAR-Scanner, der hochpräzise 3D-Punktwolken in Echtzeit mit Farbinformationen liefert. Er kombiniert zwei hochwertige 16 Megapixel CMOS-Kameras mit mechanischem Verschluss, um verzerrungsfreie, farbgetreue Bilder für eine realistische Farbanreicherung der Punktwolken zu erzeugen. Der Scanner nutzt proprietäre LiDAR-SLAM- und Visual-SLAM-Algorithmen, die eine exakte Positionsbestimmung und Umgebungsrekonstruktion selbst in komplexen Szenarien ermöglichen. Ein integriertes RTK- und GNSS-Modul sorgt für georeferenzierte Vermessungsdaten mit einer Genauigkeit von bis zu 1 cm, ohne externe Antennen oder 4G-Karten.
Mit einem Gewicht von nur ca. 1,08 kg und einem ergonomischen Design bietet der SHARE SLAM S20 eine Flexibilität und Mobilität, die sich ideal für anspruchsvolle Vermessungsaufgaben in Architektur, Bauwesen, Forstwirtschaft und Industrie eignet. Die Akkulaufzeit von bis zu 150 Minuten erlaubt lange Einsatzzeiten, die Schnellladefunktion per USB-C sorgt für kurze Ladepausen. Der Scanner unterstützt WIFI 6 und Bluetooth zur schnellen Datenübertragung und verfügt über 256 GB Speicher, der per SD-Karte erweiterbar ist. Seine offene Hardware-Schnittstellen und das SDK ermöglichen eine nahtlose Integration in bestehende Arbeitsabläufe sowie individuelle Anpassungen.
Zum SLAM S20 bietet SHARE umfassende Software an: SHARE Capture (iOS und Android) ist eine mobile App zur Steuerung des Scanners und zur Datenaufnahme direkt auf dem Smartphone oder Tablet. SHARE PointClouds Studio (PC) ist eine Desktop-Software zur Nachbearbeitung, Visualisierung und zum Export von Punktwolken und Bilddaten, die verschiedene Formate wie PCD, PLY und LAS unterstützt. SHARE Data Manager ist ein zusätzliches Tool für das Datenmanagement und den Datenexport.
Der SHARE SLAM S20 ist optimiert für moderne 3D-Modellierungsmethoden, darunter Gaussian Splatting und photogrammetrische Workflows, und lässt sich mühelos in BIM- und CAD-Systeme integrieren. Die Kombination aus hochauflösender Kamera, präzisem LiDAR-Sensor und leistungsfähiger Software macht ihn zu einem leistungsstarken Werkzeug für professionelle, effiziente und vielseitige 3D-Vermessungen.
Technische Spezifikationen SHARE SLAM S20
· Gewicht: 1079 g (Haupteinheit), 350 g (Handgriffakku)
· Abmessungen: 110,5 × 140 × 313,3 mm
· Akku: 45,36 Wh / 3150 mAh, Laufzeit bis 150 min
· Ladeanschluss: USB-C, PD 30W Schnellladung
· Kameras: 2 × 16 MP, 1 Zoll CMOS-Sensoren, mechanischer Verschluss
· Bildgröße: 3504 × 4672, JPG-Format
· LiDAR-Punktdichte: ca. 200.000 Punkte/Sekunde, Punktwolkenniveau ≤ 1 cm
· Scanbereich: 0,1–40 m (10% Reflektivität), bis 70 m (80% Reflektivität)
· Genauigkeit: Relative Genauigkeit ≤ 1 cm, absolute Genauigkeit ≤ 5 cm
· RTK Genauigkeit: Horizontal 0,8 cm + 1 ppm, Vertikal 1,5 cm + 1 ppm
· SLAM-Algorithmen: proprietär LiDAR SLAM und Visual SLAM
· Feldwinkel Kamera: Horizontal 140°, Vertikal 200°
· Schutzklasse: IP5X
· Speicher: Intern 256 GB, erweiterbar via TF-Karte
· Kommunikation: WLAN 6 (2,4 GHz/5 GHz), Bluetooth
· Betriebstemperatur: -20 °C bis +50 °C
· Lagertemperatur: -20 °C bis +60 °C
| Absolute Genauigkeit: | < 50mm, < 100mm |
|---|---|
| Anwendung: | BIM, Dokumentation, Forschung & Entwicklung, Freileitungsinspektion, Gebäudedämmung, Inspektion, Vermessung, Virtuelle Rundgänge / 360° |
| Branche: | Bauwirtschaft, Behörde, Bergbau, Energienetzbetreiber, Fernversorgung, Forstwirtschaft, Immobilien, Industrielle Großanlagen, Solaranlagen, Stadtwerke, Universitäten, Windkraftanlagen, Öl- und Gas |
| Produkttyp: | Handheld-Scanner (SLAM) |
| Relative Genauigkeit / Auflösung: | < 20mm, < 50 mm |
| Sensortyp: | LiDAR, RGB (optische Kamera) |
| Vermessungsaufgaben: | 3D-Geländemodell, Anlagenvermessung, Bauüberwachung, Gebäudebestandsaufnahme, Leitungsdokumentation, Volumenberechnung, Werks- und Gebäudedokumentation , Werksflächenbestandserfassung |
SHARE UAV
ShareUAV ist ein in Shenzhen ansässiges Unternehmen, das seit 2016 RGB-Kameranutzlasten entwickelt und herstellt, die speziell für schrägblickende Kamera Missionen, z. B. in der Photogrammetrie, geeignet sind. Sie sind ideale Nutzlasten für DJI Enterprise-Drohnen, wie z. B. der Matrice-Serie und auch andere Drohnenplattformen wie Starrflügler. Der Vorteil bei der Nutzung mit DJI-Drohnen ist, dass die Systeme über den DJI Skyport angebracht und somit innerhalb von Sekunden befestigt werden können und flugbereit sind.
Informationen zur Produktsicherheit (GPSR):
Hauptsitz des Herstellers SHARE UAV LTD:
7F, A2 Building, Chuangzhiyuncheng
Liuxian Avenue, Nanshan District
Shenzhen, China
E-Mail: office@shareuavtec.com
Verantwortlicher im Sinne des GPSR:
Epotronic GmbH
Reisholzer Werftstr. 52
40589 Düsseldorf
Tobias Wentzler
E-Mail: info@epotronic.com
Für weitere Hinweise zum sicheren und legalen Betrieb von Fluggeräten schauen Sie sich bitte unbedingt unsere Hinweise auf folgender Seite an:
https://epotronic.com/Wissen/Gesetze/
Weitere Sicherheitsinformationen zu Drohnen oder Akkus erhalten Sie ebenfalls auf unserer Webseite:
https://epotronic.com/Wissen/
Bitte beachten Sie in jedem Fall die dem Produkt beigefügten oder per QR-Code verlinkten Sicherheitsvorschriften, nachdem Sie das Produkt von uns erhalten haben.
Wir wünschen Ihnen viel Freude und wirtschaftlichen Erfolg mit den Produkten unserer namhaften Hersteller.
Sicherheitshinweise für die Lagerung und Verwendung von Lithium-Akkus:
Lagerungstemperatur
Bewahren Sie Lithium-Akkus an einem kühlen, trockenen Ort auf. Die ideale Lagertemperatur liegt zwischen 15°C und 25°C.
Feuchtigkeit vermeiden
Halten Sie die Akkus fern von Feuchtigkeit und Wasser. Lagern Sie sie in einem trockenen Raum, um Korrosion und Schäden zu vermeiden.
Direkte Sonneneinstrahlung vermeiden
Setzen Sie die Akkus nicht direkter Sonneneinstrahlung aus. Hohe Temperaturen können die Akkus beschädigen und die Lebensdauer verkürzen.
Feuergefahr
Lagern Sie Lithium-Akkus niemals in der Nähe von brennbaren Materialien. Im Falle eines Defekts können sie Feuer fangen.
Beschädigte Akkus entsorgen
Verwenden Sie keine beschädigten oder aufgeblähten Akkus. Entsorgen Sie diese sicher gemäß den lokalen Vorschriften.
Ladegeräte verwenden
Verwenden Sie nur die vom Hersteller empfohlenen Ladegeräte. Falsche Ladegeräte können zu Überhitzung und Schäden führen.
Überladung vermeiden
Laden Sie die Akkus nicht über die empfohlene Kapazität hinaus. Überladung kann zu Überhitzung und im schlimmsten Fall zu einem Brand führen.
Kurzschlüsse vermeiden
Vermeiden Sie Kurzschlüsse, indem Sie die Kontakte der Akkus nicht mit Metallgegenständen in Berührung bringen.
Regelmäßige Überprüfung
Überprüfen Sie die Akkus regelmäßig auf Schäden oder Abnutzung. Ersetzen Sie alte oder beschädigte Akkus rechtzeitig.
Notfallmaßnahmen
Halten Sie geeignete Löschmittel bereit, um im Falle eines Akku-Brandes schnell reagieren zu können. Ein Feuerlöscher für Lithium-Brände ist empfehlenswert.
Entsorgung
Entsorgen Sie Lithium-Akkus nicht im Hausmüll. Bringen Sie sie zu einer Sammelstelle für Batterien oder Elektronikschrott.
1x SHARE Slam S20 LiDAR-Scanner
1x Akku (Griff)
1x Ladegerät
1x Kalibrierungsplatte
1x Hartschalen Koffer
1x Magnetischer Adapter
1x USB-C Kabel
1x Kartenleser USB-C /-A SD-/ Micro-SD
